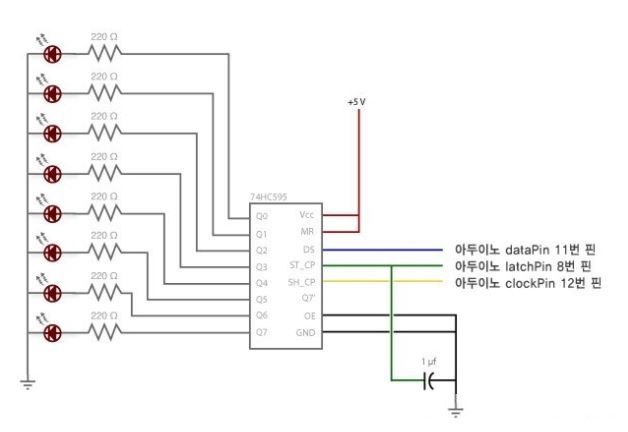

74HC595 사용하기

/*
 * 74HC595로 입력되는 직렬의 클럭 갯수(10진수)를 BCD 코드로 병렬로 출력한다.  *
 */

int latchPin = 8;  //74HC595-8
int clockPin = 12;  //74HC595-11
int dataPin = 11;  //74HC595-14

void setup() {
 pinMode(latchPin, OUTPUT);
 pinMode(clockPin, OUTPUT);
 pinMode(dataPin, OUTPUT);
  }

void loop() {
  for (int j = 0; j < 256; j++){
    digitalWrite(latchPin, LOW);
    shiftOut(dataPin, clockPin, MSBFIRST, j);  //74HC595 병렬 데이타 내 보내기
    digitalWrite(latchPin, HIGH);
    delay(500); //표시되는 BCD코드의 속도를 조절할 수 있다.
   }
  }//
